熱浸鋅鋼格板G505/40/50   870*30mm鋼格板505/40/50

熱浸鋅鋼格板又名熱鍍鋅鋼格板，熱浸鋅格柵板，熱鍍鋅鋼格板是鋼格板生產出來以后進行熱鍍鋅處理而成的

一種網格制品。鋼格板是由承載扁鋼和橫桿按照一定間距經緯排列，在高壓電阻焊機上焊接而成原板，經切割、

切口、開孔、包邊等工序深加工而成客戶要求的成品。

熱浸鋅鋼格板材質一般選用普通碳鋼Q235A，不銹鋼304。

熱浸鋅鋼格板生產標準中國、YB/T4001.1-2007標準（中國為 鋼格板2007年最新版鋼格板標準)； 另外美國、

英國、澳大利亞和新西蘭也有其各自標準，也可按照英國BS4592-1-1995和

美國ANSI/NAAMM（MBG531-88）等標準生產。鋼材標準按照GB700-88，GB1220-92執行。

熱浸鋅鋼格板特點節省材料：承受相同荷載條件下最省材料的方式，相應地，可減少支承結構的材料。

減少投資：省材料，省人工，省工期，免清潔和維護。

施工簡便：在預安裝好的支承上用螺栓夾固定或焊接固定，一人即可完成。

節省工期：產品無需現場再加工，安裝非常迅速。

經久耐用：出廠前經熱浸鋅防腐處理，耐沖擊和重壓能力強。

現代氣派：外形美觀，設計規范，通風透光，給人以整體流暢的現代感受。

結構輕便：用材少，結構輕，且易于吊裝。

防積污物：不積雨水，冰雪和灰塵。

減少風阻：因通風好，遇大風風阻小，減少風力破壞。

設計簡便：無需小支梁，結構簡單，設計簡化；無需設計鋼格板詳圖，只注明型號即可，廠方可代客戶設計排

板圖。

通風，采光，散熱，防爆，防滑性能好：酸堿腐蝕能力：在PH 6至PH 12.5范圍內，鋅層表面形成穩定的保護

膜，耐腐蝕性能好。

熱浸鋅鋼格板舉例說明1、熱浸鋅鋼格板 由扁鋼寬 65mm—200mm厚5mm—20mm 等焊接形成 的熱鍍鋅

鋼格板為后重載型熱鍍鋅鋼格板.適用于大型貨場，碼頭，煤礦 道路橋梁等，能承載大型貨車通過。

2、熱浸鋅鋼格板（扁鋼間距40mm）扁鋼間距為 40mm 的熱鍍鋅鋼格板為最經濟，最輕便的品種.在跨距較

小的場合下，是最理想的選擇。

3、熱浸鋅鋼格板（扁鋼間距60mm）扁鋼間距為 60mm 橫桿為 50mm 的熱鍍鋅鋼格板適用于礦山采礦業解

決了礦物濺落在板面上的難題，常指定用于采礦業的加工廠

4、熱浸鋅鋼格板（扁鋼間距30mm）扁鋼間距為 30mm 的熱鍍鋅鋼格板為工業領域用途最廣泛的品種.在常

用熱鍍鋅鋼格板的系列中，對表面沖擊具有最強的抵力

5、熱浸鋅鋼格板（I型扁鋼）由I型扁鋼焊接而的熱鍍鋅鋼格板具有重量輕，載重大等特點。適用于各種

場合，特別是走道，參觀平臺等。

   熱浸鋅鋼格板的用途：一般來說整流格柵板是采用系列3鋼格板作為底板，根據客戶要求可以采用

系列1系列或2系列作為底板。如果在在鋼格板的正面或底面捍接鋼網制成復網板，可防小件掉落，在

糧倉、餐廳、倉庫使用復網板，可防止老鼠等小動物進入。

       此外，熱浸鋅鋼格板廣泛應用于發電廠、化工廠、煉油廠、鋼鐵廠、造紙廠、機械廠、水泥廠、

市政工程、污水處理廠、市政工程、環衛工程等某些領域的平臺、走道、棧橋、溝蓋、井蓋、梯子等。

   脫硫塔鋼格板專用平臺鋼格板主要用于一些大型的脫硫塔平臺，便于操作和施工。如下圖：由于脫硫塔設備的特殊性，采用的鋼格板都是異形（扇形）鋼格板產品。粗脫硫塔設備平臺每個吊裝結構單元重量規定在1噸以內，平臺鋪板應采用大于4mm厚的花紋鋼板或經防滑處理的鋼板。制成后的平臺應做防腐處理。經過熱鍍鋅處理的脫硫塔平臺鋼格板是不二首選。

平臺鋼格柵板在脫硫塔的應用。 外形呈扇子形狀的扇形鋼格板

◆脫硫塔專用平臺鋼格板選用材質：碳鋼Q235材質

◆脫硫塔專用平臺鋼格板宜選用的表面處理方式：

    可熱鍍鋅、噴漆處理。一般熱鍍鋅處理，雖然噴漆處理的價格比較低，但是在后續工作中還要做防腐處理。相比熱鍍鋅處理的價格就比較昂貴了。

◆脫硫塔專用平臺鋼格板推薦使用規格型號：

   ★扁鋼規格宜采用： 25*4  25*5 30*4  32*5  40*4  40*5

   ★扁鋼間距宜采用:30mm、40mm

   ★橫桿宜采用：6mm 8mm

   ★橫桿間距宜采用：50mm、100mm

 脫硫塔鋼格板它是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品，主要用來做水溝蓋板，鋼結構平臺板，鋼梯的踏步板等．扁鋼采用材質Q235的熱軋扁鋼，橫桿一般采用經過扭絞的方鋼。

        脫硫塔鋼格板主要有一下幾個特點：

　　1：高強度，輕結構

　　2：防腐能力強，經久耐用

　　3：外形美觀，表面亮澤

　　4：不積污物，不積雨雪，不積水，自清潔，易于維護

　　5：通風，采光，散熱，防滑，防爆性好

　　6：便于安裝他折卸等

         脫硫塔專用鋼格板鋼格柵應用范圍極其廣泛，一般工廠、車間、礦業、港口的各類平臺都可選用、

美觀氣派，安裝方是一種更新?lián)Q代的新型建筑產品。我公司可生產一百多個型號的鋼格板供客戶選用。

可在鋼格柵周邊增焊踢板（擋邊板）、花紋板護板，安裝連接件等附件。

脫硫塔專用鋼格板可采用與鋼格柵載扁鋼不同規格的扁鋼包邊，或用角鋼、槽鋼、方管等包邊

可在需經常移動或打開的鋼格柵上安裝把手和鉸鏈

脫硫塔熱鍍鋅格柵板的包邊焊接標準：系列1每五條焊一條；系列2每四條焊一條；系列3每三焊一條。

焊縫為不小于3mm的單面角焊，焊縫長20mm。

脫硫塔專用鋼格板應用領域

鋼格柵又叫鋼格柵板，格柵板，是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方

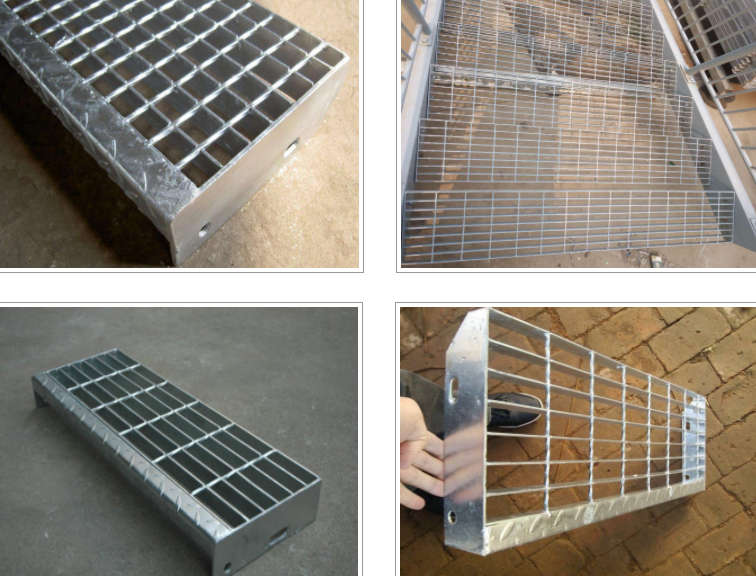

形格子的一種鋼鐵制品，主要用來做排水溝蓋板 ，鋼結構平臺板，鋼梯的踏步板等橫桿一般采用經過扭

絞的方鋼

脫硫塔專用鋼格板脫硫塔熱鍍鋅格柵板廣泛應用于石油化工，電力，自來水，污水處理，港口碼頭，建

筑修飾，造船，自走式停車場，市政工程，環衛工程等領域平臺，走道，棧橋，溝蓋，井蓋，梯子，

圍欄等。

脫硫塔熱鍍鋅格柵板是指，鋼格柵焊接完成后表面進行熱鍍鋅防腐處理。一般的表面處理方式有：熱

鍍鋅、冷鍍鋅、噴涂防銹漆，其中熱鍍鋅防腐效果最好，價格也高。

脫硫塔專用鋼格板脫硫塔熱鍍鋅格柵板特點：高強度，輕結構：牢固的網格壓焊結構使其具有高承載，

結構輕，便于吊裝等特點；外形美觀，經久耐用：熱浸鋅表面處理使其具有相當好的防腐能力，表面

光澤美觀；通風、采光、散熱、防爆、防滑性能好；防積污物。
